Георадар является уникальным геофизическим прибором, ведь георадар позволяет подготовленному оператору «видеть» сквозь камень, землю и воду. Практически не существует такой среды, которая могла бы скрыть от георадара свои тайны: пустоты и инородные тела, изменения плотности и структуры, скрытые внутренние конструкции, вообще практически любые аномалии - всё это для георадара страницы открытой книги. Границы успешного использования георадара огромны:



—  геология и добыча полезных ископаемых;

—  экспертиза и строительство автомобильных дорог;

—  экспертиза железобетонных сооружений и трубопроводов;

—  исторические и археологические исследования;

—  поиск, картографирование и исследование подземных коммуникаций;

—  исследование и ремонт мостов;

—  проведение экологической оценки почв и сооружений;

—  поиск грунтовых вод и подземных резервуаров;

—  исследования водоёмов, изучение характеристик снежных и ледовых покровов;

— экспертиза железнодорожных путей;

—  строительство;

—  горизонтальное направленное бурение - и это далеко не полный спектр для применения георадара. Основные преимущества георадара над другими методами:



• компактность в работе георадара создаёт минимум неудобств при проведении исследований в густонаселённых районах и местах плотной застройки. Использование георадара не наносит ущерба окружающей среде и исключает нарушение экологического баланса;
• использование георадара не требует дополнительного оборудования и мошных источников энергии. Георадар одинаково эффективный при исследовании вертикальных, наклонных и горизонтальных поверхностей. Георадар проводит измерения практически на любом, в том числе сильнопересечённом ландшафте, на любой поверхности - земля, песок, глина, камень, снег, лёд. Георадар используется и на любых искусственных поверхностях — железобетон, бетон, кирпич и так далее;
• применение используемого в георадаре георадиолокационного метода диагностики является на данный час самым перспективным для точного определения характеристик исследуемого объекта. В сравнении с другими методами, георадиолокационная диагностика, лежащая в основе действия георадара, характеризуется высоким быстродействием наряду с низкою энергозатратностью;
• и главное, георадар использует неразрушаюший метод исследования и контроля — георадиолокацию. Благодаря использованию георадара производственные и исследовательские затраты сокращаются в десятки, а в некоторых случаях и сотни раз, а значит и экономическая эффективность проекта с использованием георадара значительно выше!

 Что такое георадар и принцип его действия





Георадиолокационное (георадарное) обследование производится при помогли специального инструмента - георадара, который представляет собой электронный прибор. С помощью георадара исследователи получают непрерывный разрез той среды, в которой производится диагностика. Глубина исследования при этом может достигать 20 метров. Запись данных экспертизы осуществляется в файл, что позволяет в дальнейшем проводить изучение и документирование материала при помоши компьютерного оборудования.



Принцип действия георадара целиком и полностью основывается на радиолокации: излучение и фиксация отраженных электромагнитных импульсов. Импульс производится самим прибором и при помоши излучателя (антенны) направляется в изучаемую среду. Средой может быть любой материал: бетон, грунт, кирпичная стена и пр. Среда может иметь неоднородную структуру, что и отражает прибор. На основании таких исследований выявляются различные пустоты и вкрапления других материалов.



Георадиолокация — неразрушаюший метод исследования и контроля. Применение его может значительно сократить затраты. К примеру, поиск кабельных трасс под землей при помоши георадара значительно упрощается, а если учесть тот факт, что на многих действующих ныне заводах нет документации о проложенных когда-то трубопроводах и кабельных лотках, то эффект от использования георадара значительно возрастает.

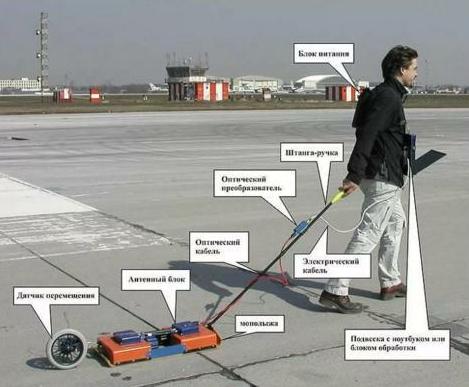

Как правило, при георадиолокационном исследовании блок антенн георадара перемещается по поверхности среды. Излучение и прием отраженных средой сигналов происходит через определенное расстояние. Эта дистанция носит название «шаг зондирования». Минимальное значение пига может измеряться всего несколькими миллиметрами.



После того, как антеннами будет принят отраженный сигнал, он поступает на устройство регистрации информации; как правило, в качестве регистратора используется ноутбук. На данном устройстве производится запись полученных данных в файл. После анализа записанной информации и ее структурирования инженер-диагност компании, проводящей георадиолокационную экспертизу, получает «разрез исследуемой среды». Другое название данного разреза - георадиолокационный профиль.



Чаще всего такого рода профиль выполнен в виде радиограммы. Радиограмма представляет собой массив глубин отраженных сигналов. Еще одно название радиограммы - волновая картина.



Преимущество георадара



В последнее время стало очень популярно проведение георадиолокационной экспертизы. Такой метод диагностики является самым многообещающим способом определения характеристик исследуемой среды. Это перспективное направление развития в области геофизических исследований. Преимущества георадара и георадиолокационного способа диагностики



• Высокая разрешающая способность георадара и его помехоустойчивость к искажающим сигналам наряду с быстротой проведения и их экономичностью делает метод исследования очень привлекательным для современных руководителей предприятий и организаций. Проводя у себя на территории георадиолокационную экспертизу, можно получить достоверные сведения о свойстве грунтов, их составе, нахождении опасных пустот под зданиями или в непосредственной близости от них и многое другое. К примеру, исследование монолитного фундамента с использованием георадара может выявить его разрушения и помочь принять меры еще до того, как произойдут подвижки основания.
• При проведении георадарного исследования не требуются большие производственные площади. Так как весь исследовательский комплекс — оборудование небольших размеров. Это существенное преимущество, позволяющее производить исследования даже в подвальных помещениях или емкостях.
• Применение данного метода диагностики существенно сокращает расходы на проведение буровых работ. Ведь георадиолокация предоставляет исследователю детальную информацию о подстилающих слоях грунта и его структуре. Бурение контрольно-измерительных скважин в этом случае проводится в меньшем количестве и именно там, где это действительно нужно.



Виды работ



Область применения георадара весьма широка, но ее можно условно подразделить на две группы мероприятий. Каждой из таких групп характерны свои методики и способы обработки информации:



•   1. Решение геологических и гидрогеологических задач:

° Картирование геологических структур — восстановление геометрических границ;

° Определение свойств и структуры различных отложений. Выявление уровня прохождения грунтовых вод. Определение толщины

  отдельных слоев грунта и границ между различными участками; о Определение толщины ледяного покрытия;

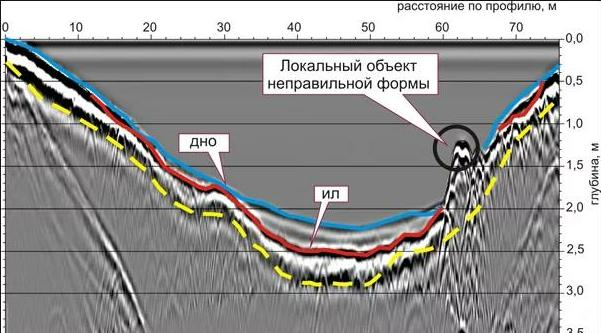

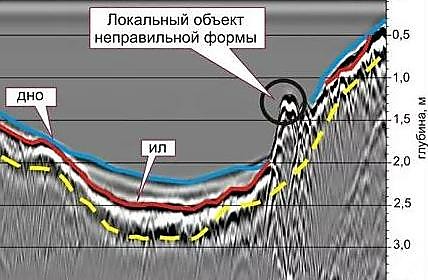

° Изучение толщи водного слоя и определение поддонных отложений; о Определения глубины промерзания грунта;

2. Поиск отдельных объектов и инженерных сооружений в нештатных ситуациях:



• Поиск кабельных трасс;
• Поиск трубопроводов;
• Определение границ производственных захоронений;
• Выявление расположения заваленных или обводненных подвальных помещений;
• Определение пустот в опасной близости от эксплуатируемых зданий и сооружений.



Обследование карьеров и геологические изыскания

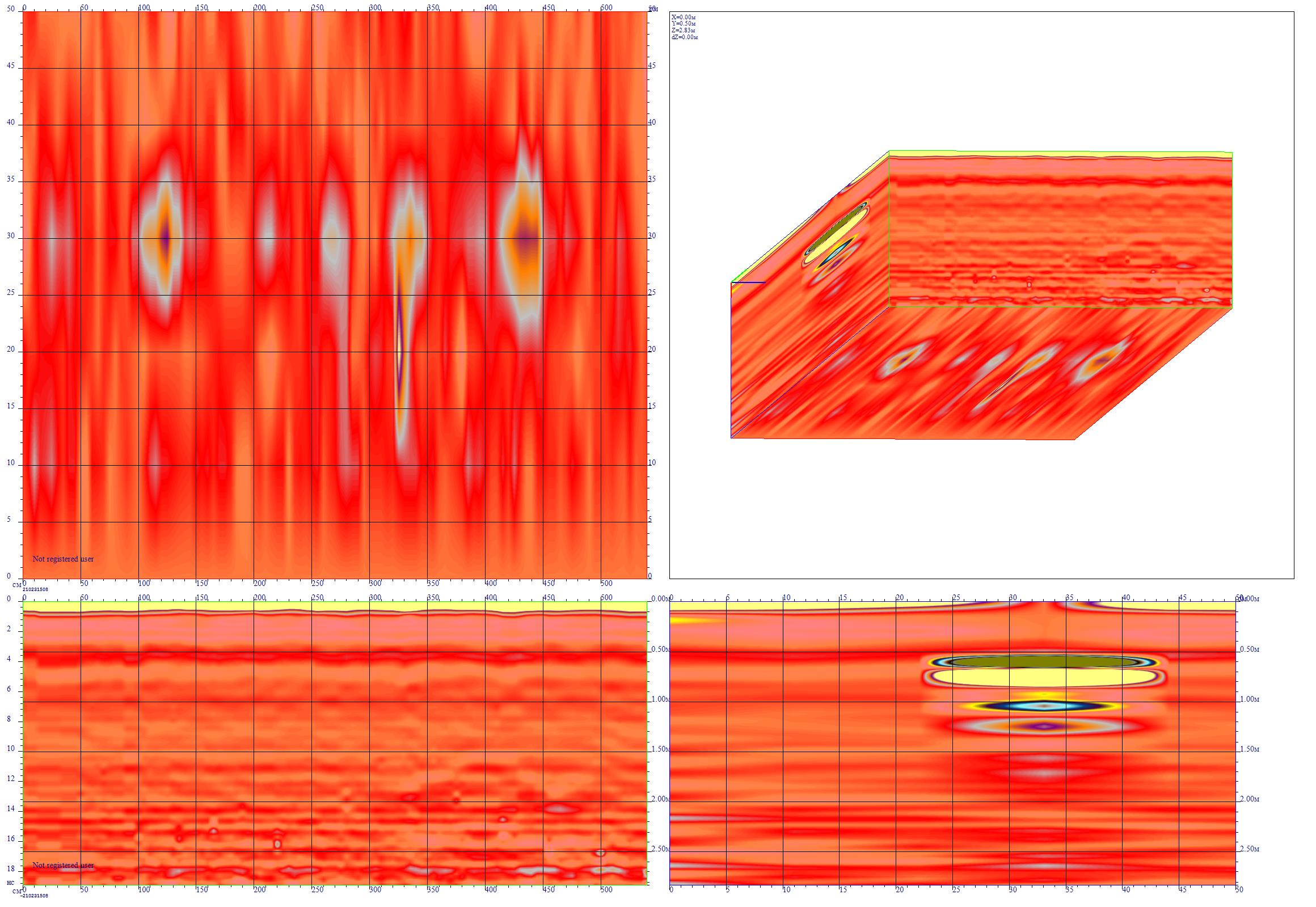

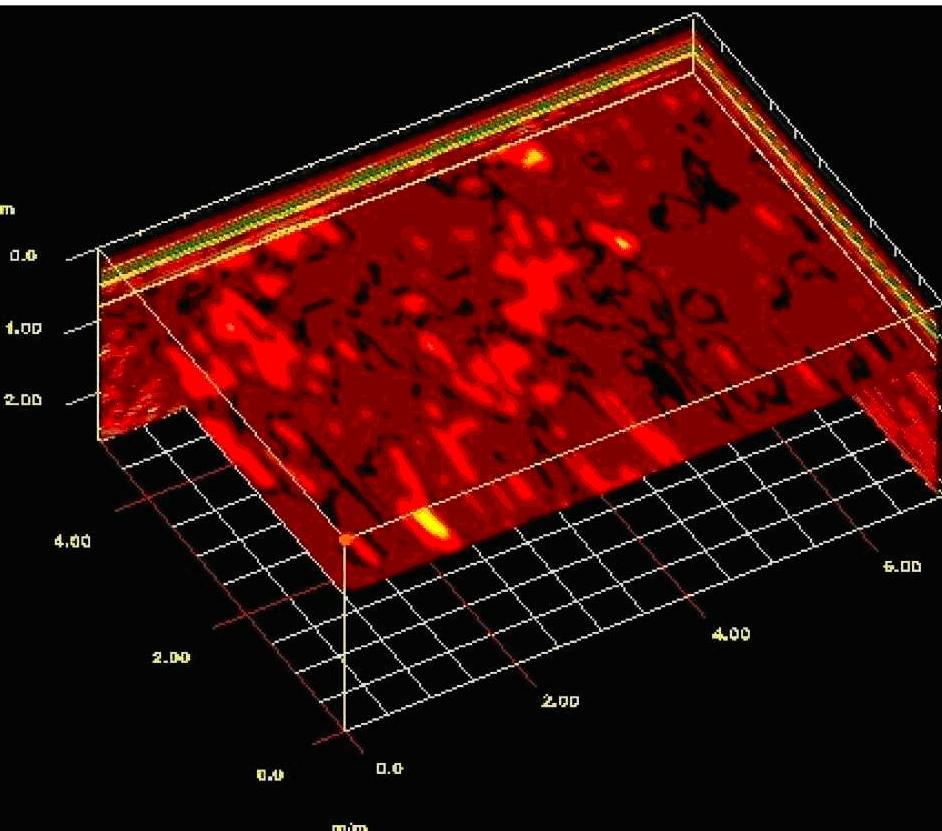

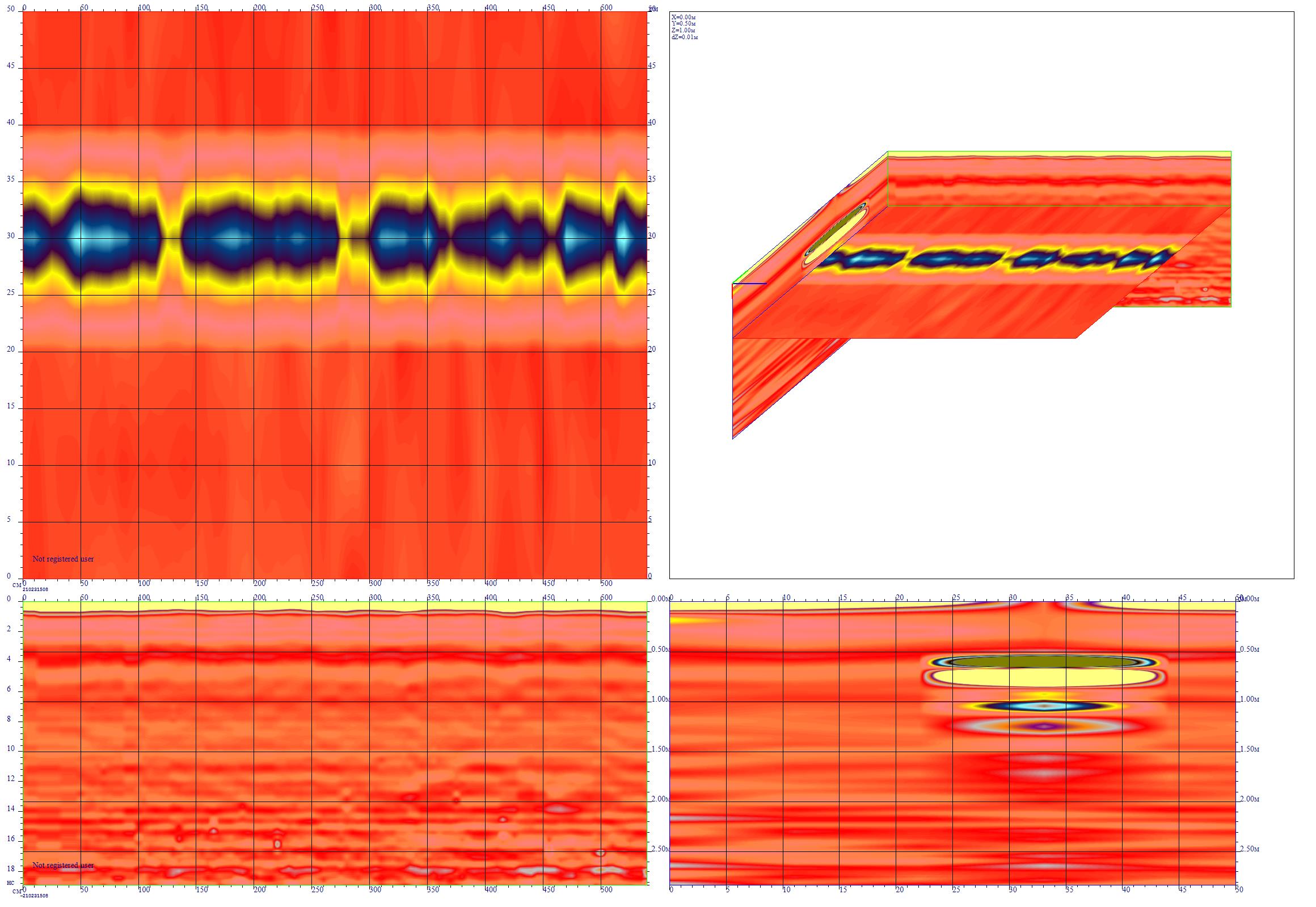

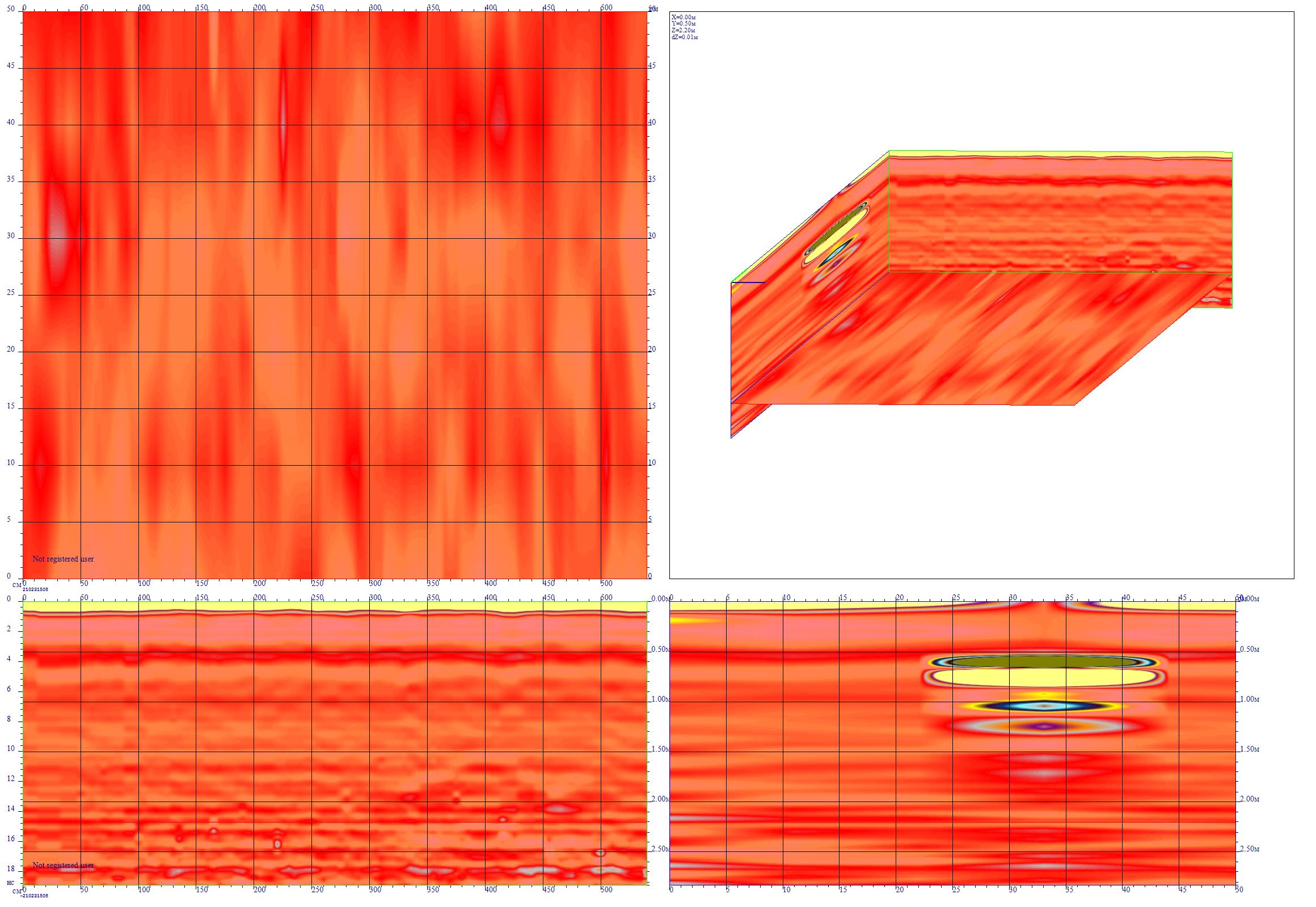

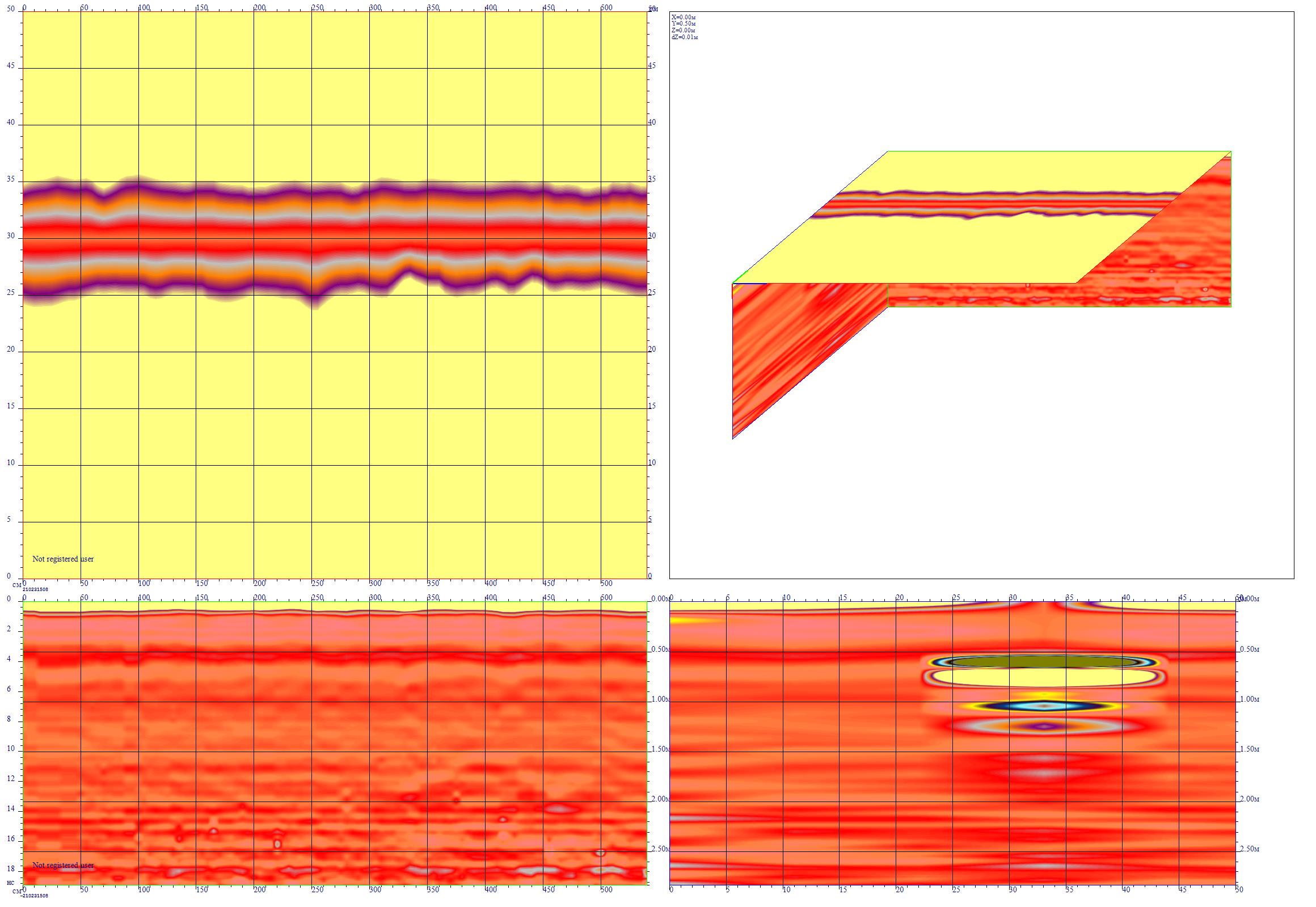

Как вы уже могли услышать или прочитать, георадар — это прибор, который обеспечивает быстрое и детальное сканирование грунта. Высокая мобильность георадара в сочетании с возможностью проведения неразрушающего сканирования грунта (без контрольного бурения) с высокой детализацией делают георадар уникальным среди другого оборудования, используемого в геофизике. Благодаря полученным данным, появляется возможность принять правильное решение при проведение работ, в результате чего инженерные изыскания становятся менее затратной. При георадарных исследованиях существует возможность отобразить результаты проведенного сканирования грунта в виде 3D-модели изучаемой среды.



Благодаря георадарным исследованиям стало возможно построение геологических разрезов, поиск и разведка запасов месторождений полезных ископаемых, определение положения уровня грунтовых вод, толщины льда, глубины и профиля дна водоёмов, положения карстовых воронок и пустот, гляциологические исследования - вот далеко не полный перечень тех задач, которые геология решает с помощью сканирования грунта георадаром. Но ряд задач геология решает только георадаром. Например, проведение картирования геологических структур, то есть определение контактов горных пород с различной диэлектрической проницаемостью возможно только с использованием георадара

При инженерно-геологических изысканиях используются возможности георадара по сканированию грунта при исследованиях в области инженерной геологии, гидрогеологии и геокриологии; инженерно-геологических изысканиях для строительства; определения уровня грунтовых вод, зон повышенной обводненности; выявления участков развития опасных геологических процессов (карста, оползания и др.).

Применение георадара при обследовании и оценке карьеров позволяет сэкономить большие средства, поскольку разработка грунта при добыче полезных ископаемых может вестись благодаря георадару непрерывно, с максимизацией полезной выработки, так как георадар обеспечивает четкое определение границ между разными породами и минералами

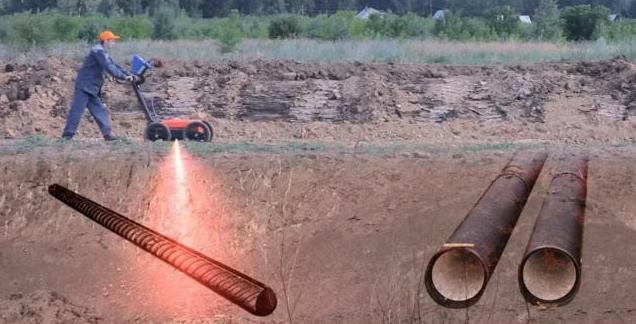

Поиск скрытых объектов

Современные георадары просвечивают грунт на глубину до 100 метров. Искомый объект должен быть сопоставим по своим размером с глубиной залегания, а также должен быть контрастен по своим свойствам с окружающей средой.

Как правило в георадиолокации используются частоты сигналов от 50 до 1500 МГц, благодаря этому расширяются возможности поиска скрытых объектов как в конструкциях так и в грунтах на самых больших глубинах

Как показывает практика, при различных условиях окружающей среды георадар позволяет обнаружить: • объект с линейными размерами от 3-5см на глубинах до 1м;



    использование георадара



• объект с линейными размерами от 5-10см на глубинах до 2м;
• объект с линейными размерами от 10-15см на глубинах до 5м;
• объект с линейными размерами от 15-30см на глубинах до 10м;
• объект с линейными размерами от 1м на глубинах до 50м;



Основное достоинство георадара по сравнению с другими используемыми в геофизике приборами — его универсальность, которая позволяет использовать георадар не только непосредственно в геофизике, для решения её различных задач. Георадар используется в геологии, строительстве, экологии, археологии, и многих других сферах деятельности, другими словами везде, где требуется осуществить эффективный поиск скрытых объектов.



Использование георадара в поисковых работах имеет огромный потенциал, что сегодня позволяет геофизике успешно выполнять поиск георадаром скрытых объектов в самых сложных для этого ситуациях.



Обследование строительных конструкций и фундаментов

Когда появился прибор — георадар, стало ясно, какого помощника получила в связи с этим строительная отрасль а особенно железобетонное строительство. Георадар, использующий неразрушаюший метод подповерхностного зондирования является незаменимым прибором для обследования внутреннего состояния железобетона. Георадар не нарушает при этом общей целостности конструкций. При работе с железобетоном георадаром определяется качество и внутреннее состояние бетонных конструкций (мостов, зданий, фундаментов, свай и др.).
